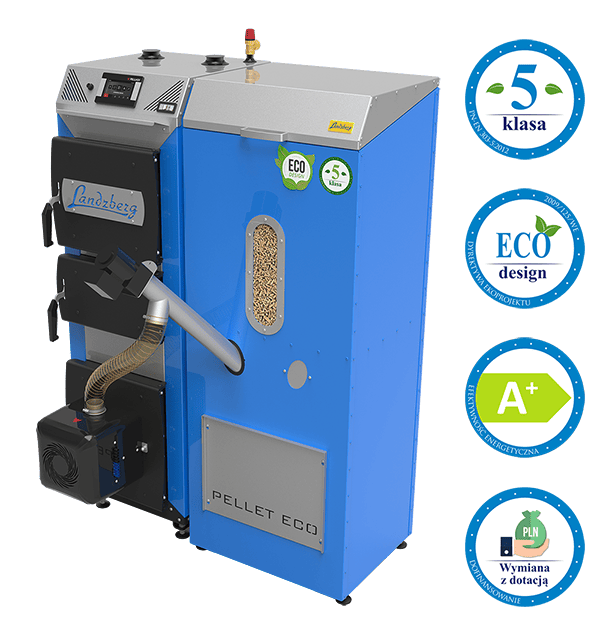

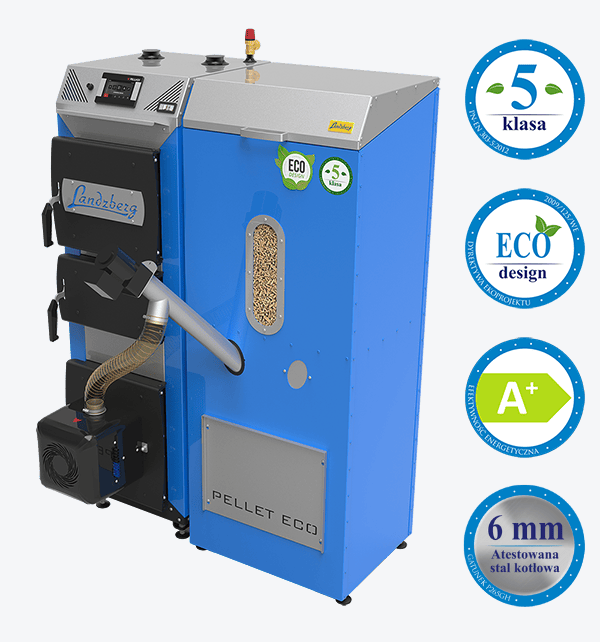

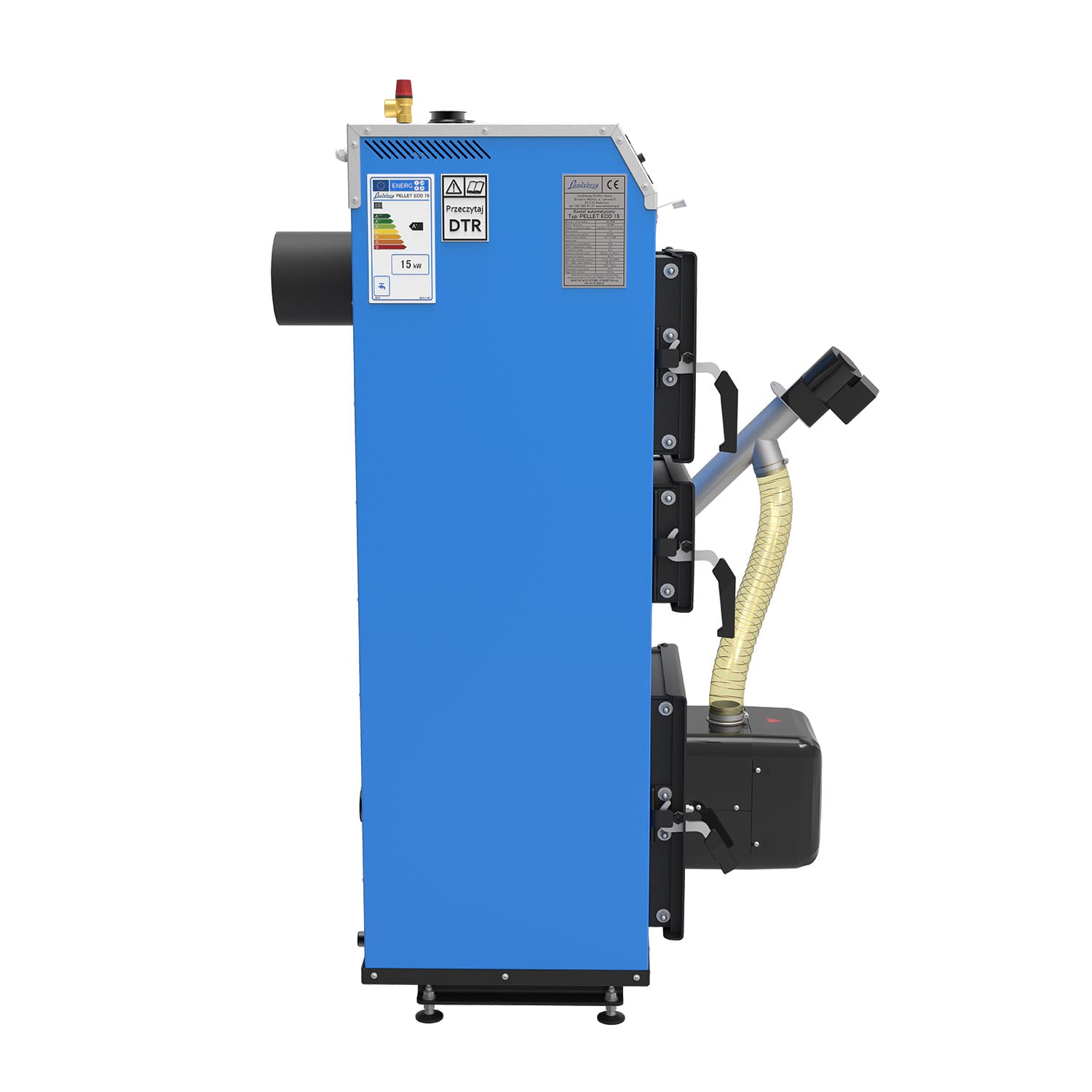

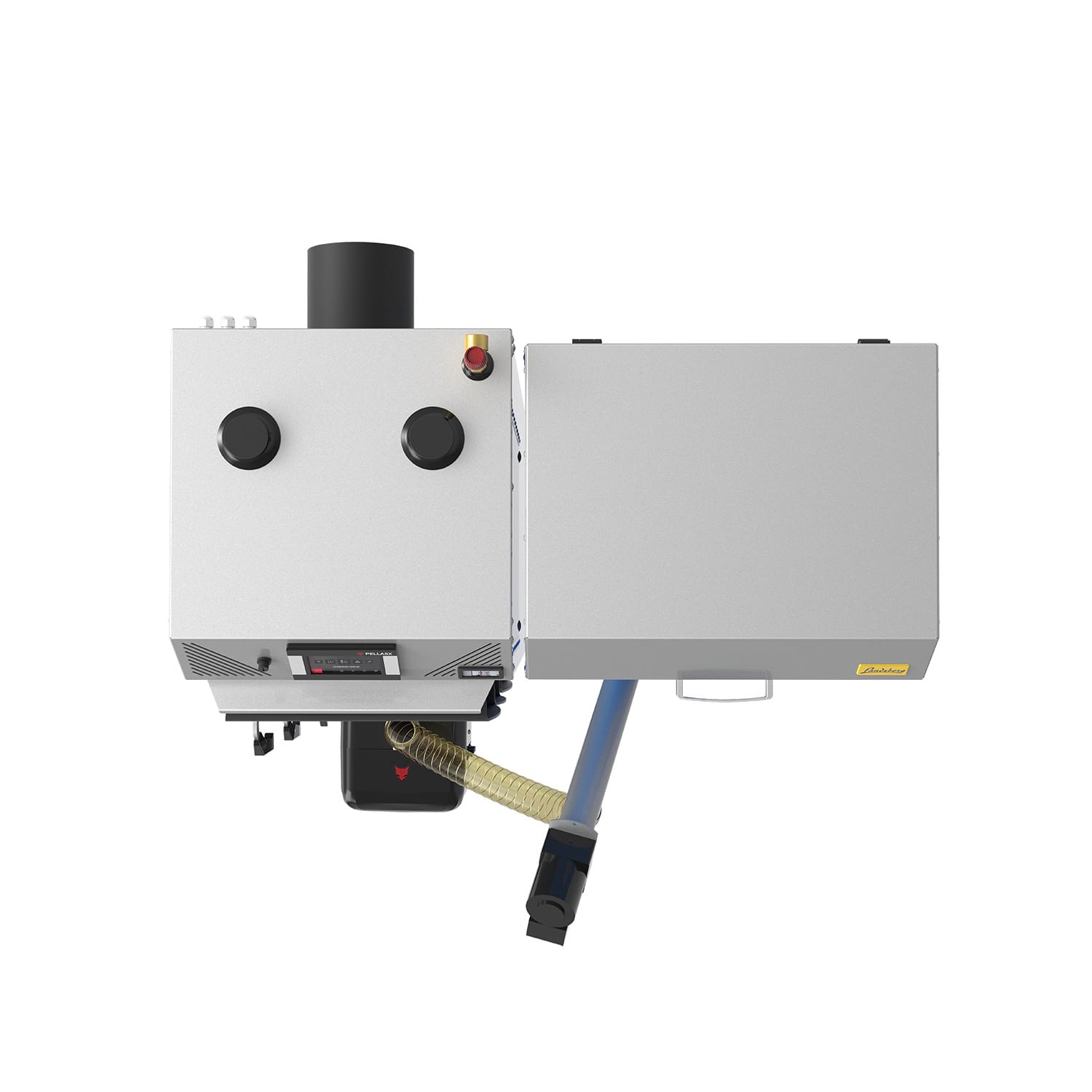

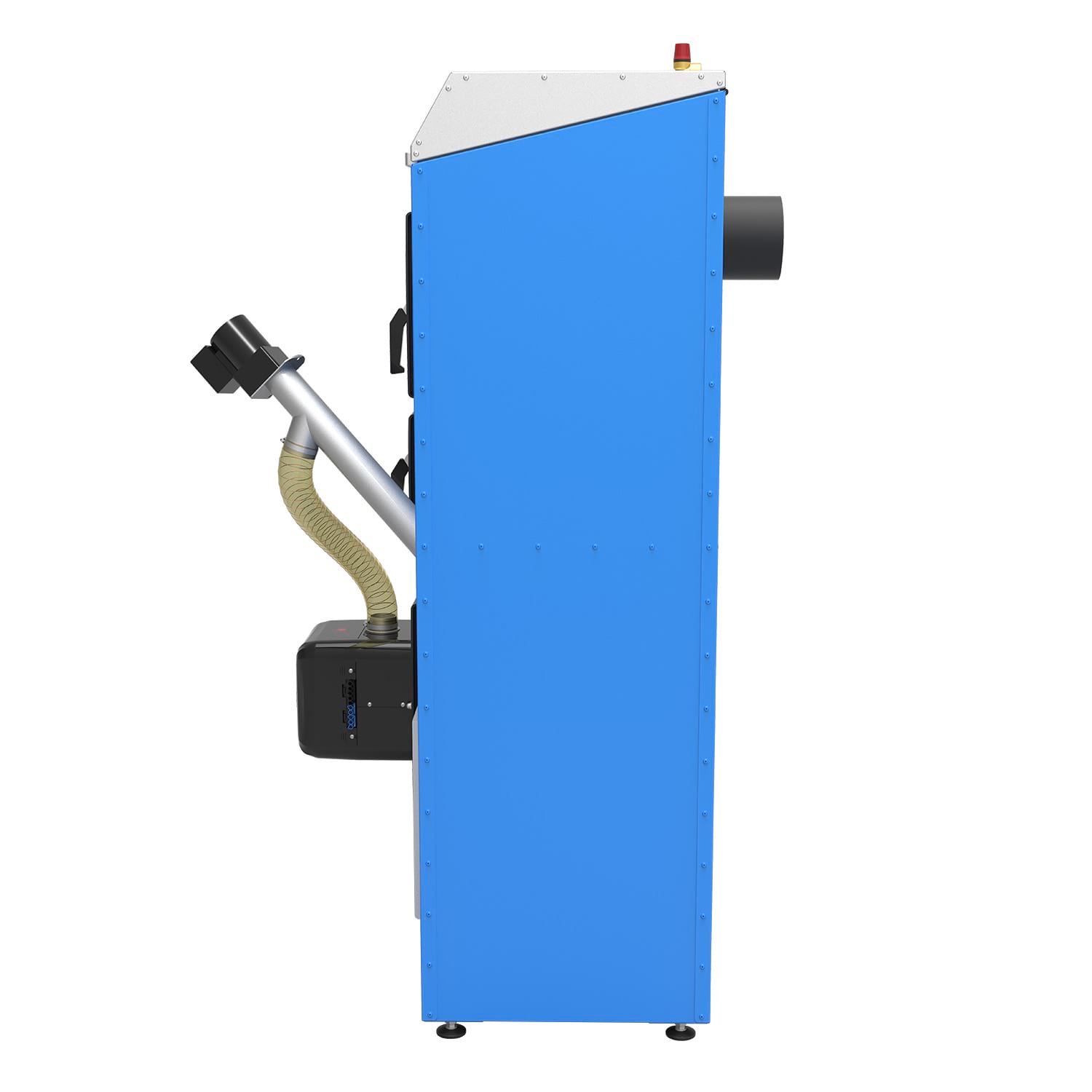

Działanie i budowa kotła PELLET ECO
Opis pieca CO
PELLET ECO 10 / 15 / 20 / 25
Na kocioł PELLET ECO składają się korpus kotła z obudową oraz układ podawania paliwa. Wymiennik ciepła posiada płaszcz wodny oraz dno wodne. Wewnętrzna część korpusu wykonana jest z atestowanej stali o grubości 6 mm. W dolnej części pieca znajduje się komora paleniskowo-popielnikowa. Dostęp do niej jest poprzez izolowane drzwiczki, do których zamontowany jest palnik z serii Revo. Palenisko palnika usytuowane jest po wewnętrznej stronie drzwiczek. Nad komorą paleniskowo-popielnikową znajdują się poziome kanały konwekcyjne, które odbierają ciepło. W ich skład wchodzi przewał szamotowy oraz 5 przewałów wodnych (w modelu PELLET ECO 10 – 3 przewały wodne). Na przewałach wodnych umieszczone są 4 zawirowacze powietrza, które usprawniają odbiór ciepła przez kocioł oraz zmniejszają emisję cząstek szkodliwych do atmosfery. Dostęp do kanałów konwekcyjnych jest poprzez izolowane drzwiczki rewizyjne. W celu zminimalizowania strat ciepła 2 górne drzwiczki posiadają dodatkowe wewnętrzne izolowane panele.
Całość korpusu jest zaizolowana wełną mineralną w celu redukcji strat ciepła. Na tylnej ścianie kotła znajduje się czopuch, który odprowadza spaliny do komina. Kocioł wyposażony jest w króćce przyłączeniowe z gwintem wewnętrznym o średnicy 1 ½”. Króćce zasilania zlokalizowane są na górze kotła, a powrotu na tylnej ścianie. Kocioł PELLET ECO wyposażony jest także w wyjście dla zaworu spustowego na tylnej ścianie oraz wyjście zaworu bezpieczeństwa na górze kotła. Dotykowy panel sterowania znajduje się w górnej przedniej części kotła. Można w nim zmienić ustawienia lub sprawdzić aktualny status i parametry pracy kotła.
Pellet doprowadzany jest do palnika przez układ podawania paliwa. W jego skład wchodzą zasobnik paliwa, zewnętrzny ślimakowy podajnik paliwa z motoreduktorem, poliuretanowy łącznik, podajnik ślimakowy z motoreduktorem w palniku. Paliwo doprowadzane jest do paleniska ze zbiornika pelletu zewnętrznym podajnikiem ślimakowym. Po czym opał opada rurą poliuretanową do palnika, gdzie następnie jest transportowany drugim podajnikiem ślimakowym w stronę paleniska.
Zewnętrzna obudowa pieca i zbiornik opału pomalowane są wysokiej jakości wytrzymałymi farbami proszkowymi.
Cechy kotłów PELLET ECO
Zalety i korzyści dla Ciebie
6 lat gwarancji. Wydłużamy czas gwarancji na szczelność kotła do 6 lat. Gwarancja na palnik i zapalarkę to 3 lata.
5 klasa. Nasze kotły na pellet spełniają warunki dla 5 klasy według normy PN-EN 303-5:2012.
EcoDesign. Kotły PELLET ECO spełniają rygorystyczne normy emisyjne i sprawności zawarte w Dyrektywie Ekoprojektu.
Klasa A+. Energooszczędne rozwiązania w naszych piecach pozwoliły osiągnąć efektywność energetyczną na poziomie A+.
Sprawność ponad 90%. Wysoka sprawność kotła, dzięki odzyskowi ciepła ze spalin.
Niska emisja pyłów. Piece z serii PELLET ECO cechują się bardzo niską emisją cząstek stałych (PM) – poniżej 20 mg/m3. * Dotyczy modeli PELLET ECO 20 i 25.
Certyfikowana stal. Wymiennik ciepła wykonany jest z atestowanej stali kotłowej – gatunek P265GH.
Układ otwarty i zamknięty. Standardowo kocioł należy montować w układzie otwartym. Jednak możemy go dostosować do instalacji w układach zamkniętych.
Inteligentny sterownik. Zaawansowany sterownik S.Control Touch z dotykowym panelem automatycznie reguluje pracę kotła. Standardowo obsługuje 3 pompy i siłownik zaworu mieszającego z możliwością rozbudowy.
Automatyczne rozpalanie. Zapalarka w palniku automatycznie rozpala paliwo w zależności od potrzeby.
Samoczyszczenie palnika. Obrotowa komora spalania automatycznie oczyszcza palnik z popiołu w trakcie spalania.
Łatwa obsługa. Kocioł wymaga minimalnej obsługi: dostarczanie opału do zbiornika, sporadyczne usuwanie popiołu oraz okresowe czyszczenie wymiennika (łatwy dostęp z przodu kotła).
Dofinansowanie. Kocioł kwalifikuje się do dotacji w ramach programu Czyste Powietrze i innych lokalnych dofinansowań na wymianę starych pieców. *Dotyczy modelów PELLET ECO 20 oraz PELLET ECO 25.
Serwis. Serwis gwarancyjny i pogwarancyjny na terenie całej Polski.
Rozbudowa. Piece CO typu PELLET ECO można rozbudować m.in. o obsługę dodatkowych pomp, siłowników, Internet, regulatory pokojowe czy sondę lambda.
Specyfikacja techniczna kotłów PELLET ECO
| Typ kotła | | PELLET ECO 10 | PELLET ECO 15 | PELLET ECO 20 | PELLET ECO 25 |
|---|
| Moc nominalna | kW | 10 | 15 | 20 | 25 |
Zakres mocy cieplnej
| kW | 2,9 – 10 | 4,2 – 15 | 4 – 20 | 7,2 – 25 |
| Klasa kotła | – | 5 |
| Klasa efektywności energetycznej | – | A+ |
| Sprawność cieplna | % | do 90,5 |
| Wielkość powierzchni ogrzewanej1 | m2 | do 125 | do 185 | do 250 | do 310 |
| Masa kotła2 | kg | 310 | 390 | 475 | 560 |
| Pojemność wodna | l | 67 | 87 | 115 | 142 |
| Pojemność zasobnika3 | kg | ~115 | ~138 |
| Maks. zużycie paliwa4 | kg/h | 2,3 | 3,3 | 4,5 | 5,5 |
| Maks. temperatura robocza | °C | 85 |
| Min. temperatura powrotu | °C | 55 |
| Średnice króćców przyłączeniowych | cal | GW 1 |
| Średnica króćca spustowego | cal | GW ½ |
| Maks. ciśnienie robocze | bar | 1,2 |
| Zasilanie elektryczne | V/Hz | ~230/50 |
| Średni pobór mocy (praca/rozruch)5 | W | 122/312 |
| Średnica czopucha | mm | 127 | 159 | 159 | 178 |
| Wymiary (szerokość × wysokość × głębokość)6 | mm | 1042 × 1353 × 1049 | 1072 × 1474 × 1079 | 1142 × 1474 × 1135 | 1192 × 1474 × 1185 |
1 Wielkość powierzchni ogrzewanej dotyczy budynków dobrze izolowanych (współczynnik strat ciepła ok. 80 W/m2) przy mocy znamionowej kotła – wartość jest orientacyjna i nie uwzględnia specyfiki danego budynku lub obiektu.
2 Całkowita masa kotła uzależniona jest od wyposażenia.
3 Przybliżona pojemność zbiornika standardowego uzależniona jest od parametrów pelletu. Opcjonalnie dostępne są zbiorniki o większych pojemnościach.
4 Zużycie paliwa dla pelletu drzewnego klasy A1 o wartości opałowej ok. 17,5 MJ/kg +/- 700 kJ/kg.
5 Chwilowy pobór mocy zależy od trybu pracy urządzenia.
6 Wysokość kotła uzależniona jest od regulacji dołączonych stopek.

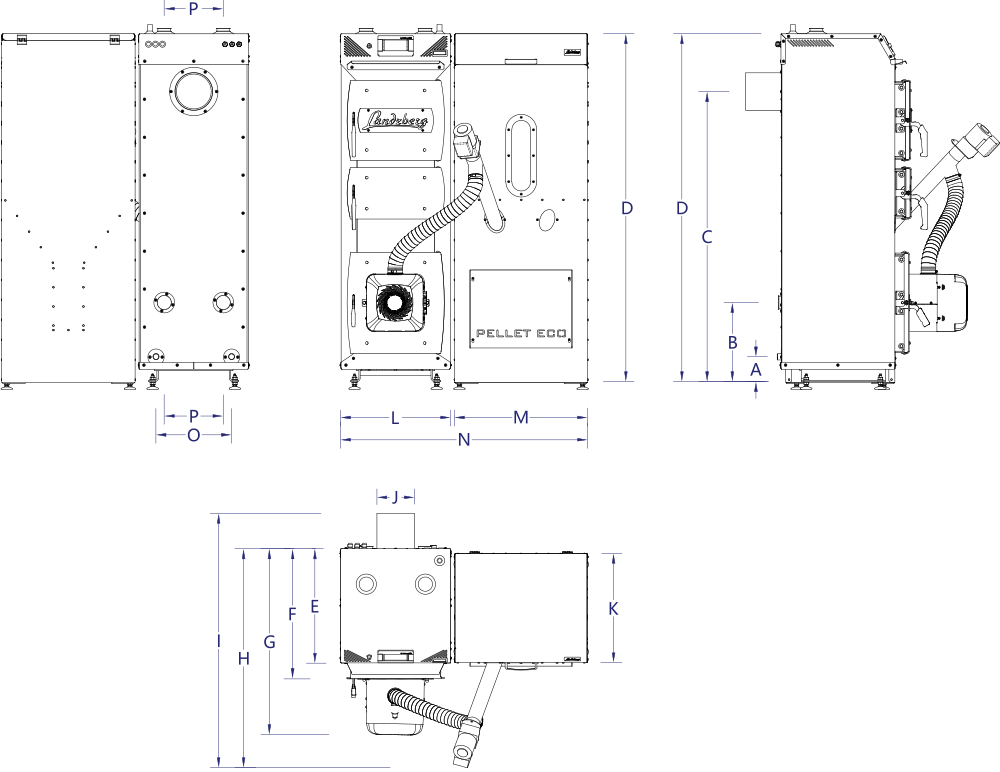

Szczegółowe wymiary PELLET ECO
| Wymiar / Typ | PELLET ECO 10 | PELLET ECO 15 | PELLET ECO 20 | PELLET ECO 25 |
|---|
| A* | 105 | 105 | 105 | 105 |
| B* | 335 | 335 | 335 | 335 |
| C* | 1141 | 1228 | 1228 | 1228 |
| D* | 1353 | 1474 | 1474 | 1474 |
| E | 453 | 483 | 539 | 589 |
| F | 519 | 549 | 605 | 655 |
| G | 760 | 790 | 846 | 896 |
| H | 899 | 929 | 985 | 1035 |
| I | 1049 | 1079 | 1135 | 1185 |
| J | 127 | 159 | 159 | 178 |
| K | 461 | 461 | 461 | 461 |
| L | 437 | 467 | 537 | 587 |
| M | 565 | 565 | 565 | 565 |
| N | 1042 | 1072 | 1142 | 1192 |
| O | 290 | 320 | 370 | 420 |
| P | 250 | 250 | 300 | 310 |
* W przypadku zastosowania stopek regulacyjnych wymiar zwiększa się od min. 29 do max. 39 mm.

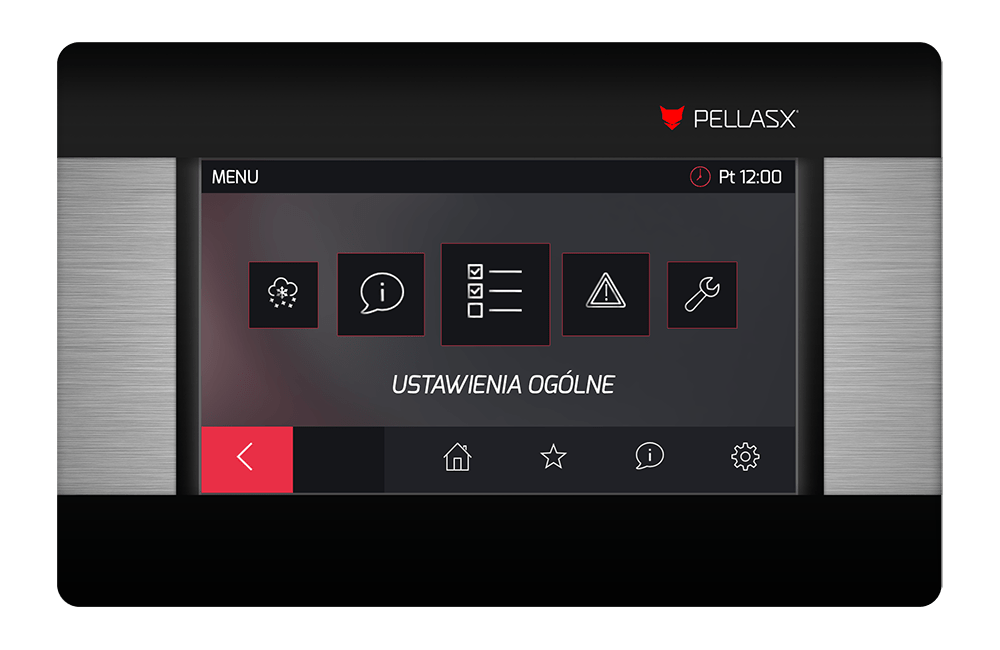

Funkcje sterownika
Nad poprawnym działaniem pieca CO typu PELLET ECO czuwa zaawansowany sterownik S.Control Touch renomowanej marki PellasX. Sterownik pełni niżej wymienione funkcje:
tryb Fuzzy Logic inteligentnie moduluje pracę palnika,
sterowanie zapalarką – automatyczne rozpalanie i wygaszanie kotła,
sterowanie zewnętrznym podajnikiem paliwa,
skoordynowane sterowanie dmuchawy oraz wewnętrznego podajnika pelletu,
sterowanie obrotową komorą spalania,
regulacja i pomiar mocy palnika,
sterowanie pompą centralnego ogrzewania,
sterowanie pompą ciepłej wody użytkowej,
sterowanie pompą zaworu mieszającego / mieszacza,
sterowanie pompą cyrkulacyjną CWU,
sterowanie rezerwowym kotłem,
dezynfekcja zasobnika ciepłej wody użytkowej,
współpraca z termostatem pokojowym przewodowym lub bezprzewodowym,
sterowanie czasowe i pogodowe,
sterowanie przez aplikację lub stronę internetową, dzięki modułowi internetowemu Net Control,
sterowanie wentylatorem wyciągowym kotła,
sygnalizacja stanu pracy regulatora,
odczyt jasności płomienia,
pomiar ilości paliwa w zasobniku,
obsługa czujnika podciśnienia,
pomiar temperatury kotła,
pomiar temperatury palnika,
odczyt temperatury ciepłej wody użytkowej,
odczyt temperatury pogodowej,
pomiar temperatury powrotu,
pomiar temperatury mieszacza,
odczyt temperatury spalin,
odczyt ilości obrotów wentylatora,
obsługa ogranicznika STB,
opcja sterowania ręcznego.
Możliwe jest rozbudowanie funkcjonalności sterownika przy pomocy opcjonalnych modułów rozszerzających. Dodatkowe komponenty obejmują:
sterowanie dodatkowymi obiegami grzewczymi,
sterowanie dodatkowymi pompami i mieszaczami,
sterowanie rezerwowymi kotłami,
podłączenie dodatkowych termostatów pokojowych,
podłączenie dodatkowego podajnika paliwa.
Zabezpieczenia kotła PELLET ECO
Bezpieczny system ogrzewania w Twoim domu
Piece CO typu PELLET ECO zostały wyposażone w szereg zabezpieczeń, dzięki którym możesz spać spokojnie i nie martwić się o awarię, gdy nie ma Cię w domu. Podstawowymi zabezpieczeniami kotłów PELLET ECO są:
Zabezpieczenie STB – wyłącza kocioł, gdy dojdzie do jego przegrzania.
System spalania nadciśnieniowego – nie tylko zwiększa efektywność spalania, ale także zmniejsza ryzyko cofnięcia się płomienia.
Czujnik temperatury palnika – kocioł przechodzi w tryb wygaszania w przypadku zbyt wysokiej temperatury palnika.
Rura poliuretanowa – w przypadku cofnięcia się płomienia giętka rura łączeniowa stopi się, uniemożliwiając transport paliwa do palnika.
Czujnik termiczny w zewnętrznym silniku – w przypadku zablokowania rury podajnika przez niepożądane przedmioty czujnik wyłączy bezpiecznik w celu zapobiegnięcia przegrzaniu silnika.

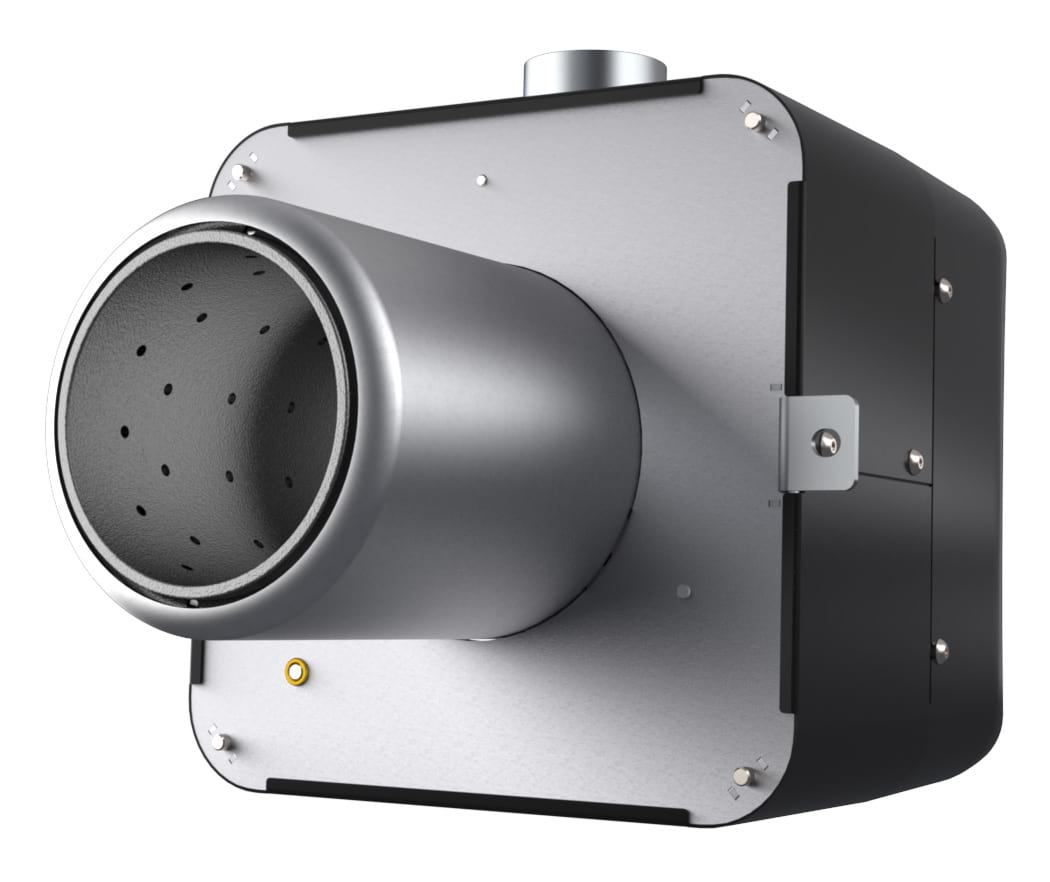

Revo: revolucyjny palnik na pellet
Kotły PELLET ECO wyposażone są w wysokiej jakości palniki Revo. Na budowę palnika składają się komora spalania, zespół nadmuchowy i komora nadmuchowa. Komora spalania składa się z rury osłonowej oraz obrotowego paleniska wykonanego w technologii odlewu żeliwnego InCrox lub z najwyższej jakości stali żaroodpornej. Najważniejszymi elementami zespołu nadmuchowego są motoreduktor, który obsługuje wentylator i podajnik ślimakowy, motoreduktor napędzający przekładnię komory rotacyjnej oraz gniazdo X.Plug do podłączenia sterownika. Komora nadmuchowa stanowi łącznik pomiędzy zespołem nadmuchowym a komorą spalania. W górnej części znajduje się szybkozłączka do podłączenia rury zasypowej. Palnik Revo obudowany jest niepalnym materiałem ABS V0.
Obrotowe palenisko. System obrotowego paleniska pozwala na spalanie do 99% opału. Rotacyjna komora sama oczyszcza się z popiołu, minimalizuje konieczność obsługi oraz jest łatwa do serwisowania.
Odlew InCrox. Komora spalania została wykonana w technologii odlewu żeliwnego InCrox, który zapewnia większą żywotność palnika oraz znacząco podnosi jego odporność na wysoką temperaturę. * Dotyczy modeli PELLET ECO 10, 15 i 20
Napęd hybrydowy. Wykorzystanie jednego silnika do jednoczesnej obsługi podajnika wewnętrznego i dmuchawy pozwala na oszczędność paliwa oraz energii elektrycznej.
Łopatki powietrza. System łopatek powietrza precyzyjnie dostarcza powietrze do komory paleniska – dokładnie do miejsca spalania. Rozwiązanie to zwiększa sprawność spalania, zmniejsza emisję spalin oraz redukuje zużywanie się elementów metalowych.
Spirala Fibonacciego. Otwory na tylnej obudowie palnika zaprojektowane są na wzór spirali Fibonacciego, dzięki czemu dostarczanie powietrza do komory spalania jest jeszcze bardziej zoptymalizowane.
Rura kompensująca. W palnikach Revo rura osłonowa paleniska dostosowuje swoje gabaryty do wewnętrznej rury paleniska, dzięki czemu system nie zakleszcza się pod wpływem wysokiej temperatury.
Szybkie rozpalanie. System X.Gnite pozwala na szybkie rozpalanie opału, dzięki czemu palniki Revo jeszcze bardziej oszczędzają energię elektryczną.
Szybki serwis. Dzięki systemowi Fast Lock Igniter serwis zapalarki jest łatwy, szybki i nie wymaga dodatkowych narzędzi. A system X.Shell pozwala na łatwy demontaż muszli dmuchawy.
Parametry fabryczne. Palnik Revo ma zaprogramowane domyślne ustawienia Air/Fuel Ratio Map, które nadzorują pracą palnika bez potrzeby zmiany parametrów przez użytkownika lub serwisanta.
Wyposażenie standardowe kotła PELLET ECO
Korpus kotła. Izolowany wełną mineralną wodny wymiennik ciepła z obudową i drzwiczkami. Do wykonania korpusu wykorzystano certyfikowaną stal kotłową o grubości 6 mm.
Zasobnik pelletu. Kompaktowy zbiornik na paliwo z wizjerem i zasuwą rewizyjną. Uniwersalny zasobnik może być podłączony z prawej lub lewej strony kotła.
Palnik pelletowy. Sercem kotła jest automatyczny samoczyszczący palnik na pellet z serii Revo z obrotową komorą spalania i napędem hybrydowym.
Zewnętrzny podajnik paliwa. Ślimakowy podajnik opału z motoreduktorem, rurą galwanizowaną i giętką rurą poliuretanową. Energooszczędny silnik pobiera tylko 25 W.
Sterownik S.Control Touch. PELLET ECO wyposażony jest w zaawansowany mikroprocesorowy sterownik, który obsługuje się przez intuicyjny, dotykowy i kolorowy panel sterowania.
Czujniki. Standardowo kocioł posiada 4 czujniki temperatury, pogodowy, termometru tarczowego, temperatury palnika, zewnętrznego silnika podającego i ogranicznika STB.
Termometr analogowy. Dodatkowy tarczowy termometr na przedzie urządzenia. Pokazuje temperaturę kotła także podczas braku zasilania.
Przyłącze kominowe. W standardowym wyposażeniu dołączamy przedłużenie czopucha o długości 25 cm, które odprowadza spaliny do komina.
Zestaw do czyszczenia. Do czyszczenia i konserwacji kotła dołączane są gracka, pogrzebacz oraz zgarniacz szlaki z palnika (szlaka tworzy się w przypadku słabej jakości paliwa).
Zawór bezpieczeństwa. W standardowym wyposażeniu do kotła dodajemy zabezpieczenie ciśnieniowe w postaci zaworu bezpieczeństwa.
Kurek spustowy. Do kompletu kotła PELLET ECO jest dołączany chromowany kulowy kurek spustowy ze złączką do węża i zaślepką.
Regulowane stopki. Kocioł oraz zasobnik posiadają regulowane stopki poziomujące, dzięki którym możliwe jest poprawne ustawienie kotła nawet na nierównej posadzce.
Szuflada na popiół. Szuflada do zbierania popiołu z komory paleniskowo-popielnikowej kotła. Szufladę należy usunąć z komory kotła przed jego rozpaleniem.
Zapasowe podnośniki. Standardowy zestaw wyposażenia zawiera zapasowy komplet podnośników gazowych do zasobnika opału.
Dokumentacja. Niezbędna dokumentacja zawiera instrukcje obsługi kotła, podzespołów i karty gwarancyjne. Certyfikaty można pobrać ze strony producenta.
Dodatkowe wyposażenie i opcje kotła CO na pellet
Układ zamknięty. Wersja pieca CO na układ zamknięty wyposażona jest dodatkowo w wężownicę schładzającą oraz termiczny upustowy zawór bezpieczeństwa.
Dodatkowe czujniki. Standardowy zestaw czujników można rozszerzyć o dodatkowe czujniki temperatury spalin, CO, CWU, mieszacza, bufora, pogodowy, poziomu paliwa czy temperatury powrotu.
Drobne modyfikacje. Ze względu na specyfikacje kotłowni możliwe są drobne zmiany w konstrukcji kotła, które nie wpływają na jego parametry. Istnieje możliwość zmiany kierunku wyprowadzenia spalin. Ponadto można zmienić lokalizację króćców zasilania, powrotu i wyjść zaworu spustowego oraz bezpieczeństwa.
Powiększone zbiorniki opału. Nie chcesz często dosypywać pelletu do zasobnika? Możemy zaproponować duże zbiorniki na paliwo, w których zmieści się około 330 kg lub 420 kg pelletu. Na zamówienie możliwe są także większe zbiorniki.
Termostaty pokojowe. Z kotłami PELLET ECO mogą współpracować termostaty pokojowe, wśród których mamy do wyboru bezprzewodowy Room Control Radio, bezprzewodowy i dotykowy Room Control Radio Touch lub przewodowy i dotykowy Room Control Touch. Termostaty pokojowe pozwalają na zdalne zarządzanie ustawieniami kotła oraz kontrolę i odczyt jego parametrów. Termostaty mają duży wybór trybów pracy: harmonogram, ekonomiczny, komfortowy, wyjście z domu, wietrzenie, party, wakacje, przeciwzamarzanie, ładowanie CWU.
Moduły rozszerzające. W rozbudowanych instalacjach może być wymagane wiele dodatkowych funkcji. Dlatego podstawową funkcjonalność kotłów PELLET ECO można rozszerzyć przez moduły B i C. Pozwalają one na sterowanie dodatkowymi obiegami grzewczymi, pompami, mieszaczami, termostatami, buforem, cyrkulacją CWU, rezerwowym kotłem czy alternatywnym podajnikiem.
Moduł internetowy. Zaawansowany moduł internetowy Net Control pozwala na zdalne zarządzanie sterownikiem S.Control Touch oraz termostatami pokojowymi. Dostęp online możliwy jest przez komputer, tablet czy aplikację w smartfonie. Net Control może poinformować o awarii na adres e-mail.
Sonda Lambda. Moduł Lambda Control to inteligentne rozszerzenie funkcji kotła, które precyzyjnie mierzy i reguluje zawartość tlenu w spalinach. Sonda Lambda optymalizuje proces spalania, którego efektem jest oszczędniejsze spalanie pelletu, zmniejszenie emisji substancji szkodliwych do atmosfery oraz zwiększenie żywotności kotła.
Dotacje na kocioł
Dofinansowanie do wymiany pieca
Kotły typu PELLET ECO 20 oraz PELLET ECO 25 kwalifikują się do dofinansowania w ramach programu Czyste Powietrze oraz lokalnych programów antysmogowych. Nasze kotły spełniają normy sprawności i emisyjne dla 5 klasy oraz spełniają wytyczne zgodnie z rozporządzeniem Ekoprojektu. Potwierdzeniem spełniania norm są certyfikaty i zaświadczenia wydane przez akredytowane laboratorium. Dokumenty te są niezbędne do ubiegania się o dotację na wymianę starego pieca.
